forme costruttive

forme costruttive

Con piedi  cp.jpg

Con flangia
a fori passanti
 cffp.jpg Miniatura

Con flangia
a fori filettati


Con piedi
e flangia


coprimorsetteria

Nella versione B3 standard il coprimorsettiera è di norma situato nella parte superiore del motore. Su richiesta è possibile situarlo lateralmente sia a destra che a sinistra rispetto all’albero. La posizione delle forature per l’ingresso cavi può essere regolata effettuando una rotazione del coprimorsettiera di 90° in modo da rendere possibile l’alimentazione del motore da ogni direzione. Nelle versioni standard i passacavi in plastica rientrano nella fornitura.


Altezza d’asse

Standard

Su richiesta

Grado di protezione

Copribasetta
ad 1 pezzo

Copribasetta 2
pezzi + coperchio

Diametro cavo di alimentazione


63/71 Plastica Alluminio IP 55 1 x PG 11 1 x M 20 mm 6-12
80/90/100/112 Plastica Alluminio IP 55 1 x PG 16 1 x M 20 mm 6-12
132 Alluminio Plastica IP 55 1 x PG 25 1 x M 32 mm 13-21
160 Alluminio  -  IP 55  -  1 x M 32 mm 13-21



alimentazione

alimentazione

I motori trifase Nicolini & C possono funzionare con carico e servizio nominali se alimentati alla tensione nominale con tolleranza massima del: ± 10%.  In caso di alimentazione con tensione oltre ai limiti di tolleranza, il carico e/o il servizio devono essere adeguati alle mutate condizioni.

E’ possibile alimentare i motori con frequenza sia di 50Hz che 60Hz. La variazione della frequenza implica una variazione del numero dei giri per cui i valori di coppia devono essere corretti in proporzione per mantenere invariato il carico di lavoro del motore.  E’ consigliabile controllare i valori di corrente (Amper) per mantenere la corrente entro i limiti indicati nella targhetta del motore. I valori di tensione e di frequenza devono essere indicati al momento dell’ordine. I motori Nicolini & C possono essere forniti anche per tensione e frequenza personalizzate.

Per i motori monofase sono disponibili le tensioni 240V. ÷ 220V. ÷ 120V. ÷ 110V. ,  con frequenze sia a 50Hz che a 60Hz.

Per soddisfare le esigenze di prestazione dei paesi di area britannica è disponibile una serie di  motori monofase a 240V 50Hz con rendimenti particolarmente elevati che li renda adatti per l’utilizzo in ambienti domestici.

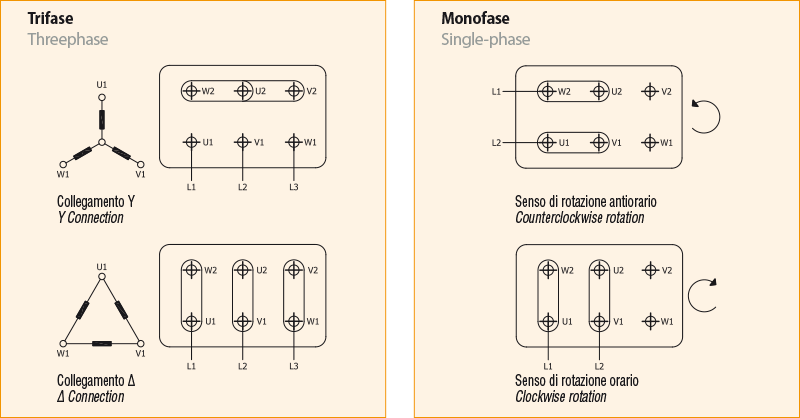

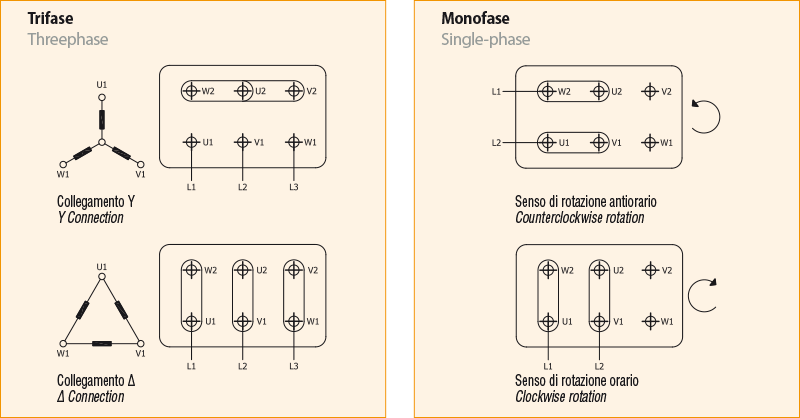

schemi collegamento in morsettiera

schemi collegamento in morsettiera



fc.jpg Miniatura
