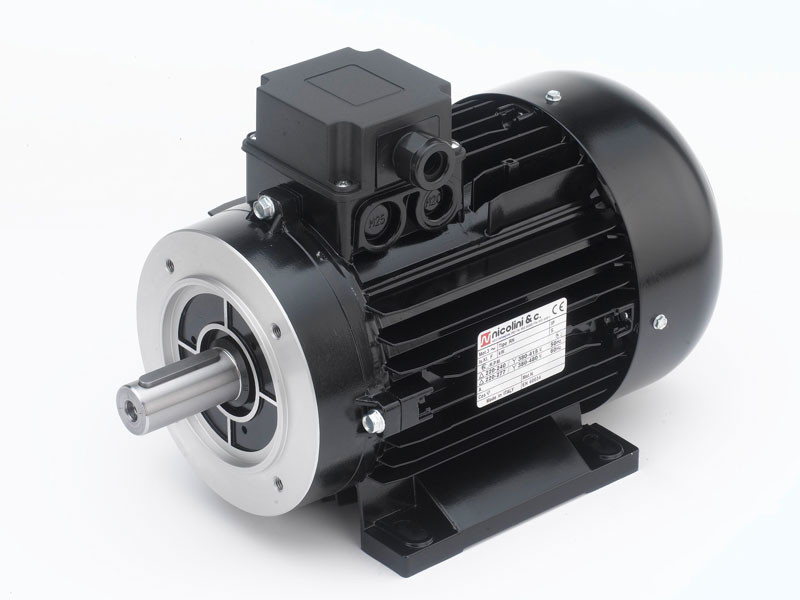

motori asincroni trifasi IE1
motori asincroni trifasi IE1
6 Poli - 1000rpm
Rotore a gabbia di scoiattolo - Chiusi ventilazione esterna - IP55 - Isol. Cl.F. - 230/400V 50Hz
| TIPO MOTORE MOTOR TYPE |
POTENZA NOMINALE RATED OUTPUT |
velocità speed |
rendimento efficency |
fattore di potenza power factor |
Corrente corrent 400V |
corrente avviamento current for d.o.l. starting |
coppia torque |
momento d'inserzia moment of inertia |
peso (b3) weight b3 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| RN | Kw | rpm | % | COSφ | A | IS/IN | Nm | Cs/Cn | Cm/Cn | Kgm² | Kg |
| RN 63a6 | 0,09 | 860 | 41,0 | 0,66 | 0,52 | 2,2 | 1,000 | 1,9 | 1,9 | 0,0004 | 4,5 |
| RN 63b6 | 0,12 | 860 | 42,0 | 0,67 | 0,65 | 2,1 | 1,33 | 1,8 | 1,8 | 0,0005 | 5,0 |
| RN 71a6 | 0,18 | 865 | 47,0 | 0,69 | 0,85 | 2,3 | 2,00 | 2,0 | 2,0 | 0,0006 | 6,5 |
| RN 71b6 | 0,25 | 870 | 56,0 | 0,71 | 0,95 | 3,0 | 2,70 | 2,0 | 2,0 | 0,0009 | 7,0 |
| RN 71c6* | 0,37 | 870 | 55,0 | 0,72 | 1,15 | 3,1 | 3,90 | 2,0 | 2,0 | 0,0010 | 7,5 |
| RN 80a6 | 0,37 | 900 | 61,0 | 0,72 | 1,30 | 3,2 | 3,90 | 2,0 | 2,0 | 0,0015 | 9,6 |
| RN 80b6 | 0,55 | 905 | 62,0 | 0,72 | 1,90 | 3,3 | 5,80 | 2,0 | 2,1 | 0,0018 | 10,8 |
| RN 90Sa6 | 0,75 | 900 | 71,0 | 0,75 | 2,20 | 3,9 | 8,00 | 2,2 | 2,3 | 0,0028 | 15,0 |
| RN 90La6 | 1,10 | 910 | 72,0 | 0,75 | 3,10 | 4,1 | 11,5 | 2,4 | 2,4 | 0,0035 | 17,5 |
| RN 100a6 | 1,50 | 925 | 75,0 | 0,76 | 4,20 | 4,5 | 15,0 | 2,0 | 2,1 | 0,0063 | 21 |
| RN 100b6* | 2,20 | 915 | 74,0 | 0,77 | 5,70 | 5,0 | 22,0 | 2,2 | 2,6 | 0,0063 | 23 |
| RN 112a6 | 2,20 | 940 | 77,0 | 0,73 | 5,90 | 5,1 | 22,0 | 2,3 | 2,6 | 0,011 | 28 |
| RN 112b6* | 3,00 | 935 | 74,0 | 0,78 | 7,80 | 5,2 | 30,0 | 2,0 | 2,1 | 0,018 | 31 |
| RN 132Sa6 | 3,00 | 845 | 79,0 | 0,75 | 7,90 | 5,0 | 30,0 | 2,1 | 2,4 | 0,020 | 43 |
| RN 132Ma6 | 4,00 | 950 | 82,0 | 0,76 | 9,70 | 5,7 | 40,0 | 2,1 | 2,5 | 0,028 | 48 |
| RN 132Mb6* | 5,50 | 960 | 84,0 | 0,76 | 13,1 | 6,4 | 55,0 | 2,6 | 3,0 | 0,035 | 53 |
| RN 160Ma6 | 7,50 | 965 | 84,0 | 0,75 | 18,1 | 5,7 | 74,0 | 2,1 | 2,5 | 0,06 | 80 |
| RN 160La6 | 11,0 | 965 | 88,0 | 0,78 | 24,3 | 7,2 | 108 | 2,7 | 3,0 | 0,08 | 100 |
* potenze non contemplate dai documenti IEC
